Круглозвенные цепи


Круглозвенные цепи
ТУ ВКФР.303613.005 (ТУ 12.0173856.051)



Круглозвенные цепи (тип А) подразделяются на цепи нормальной прочности (общего назначения) - класс прочности 1, 2, 3, 4 и 5 и цепи круглозвенные высокой прочности (для горного оборудования) - класс прочности 7, 8, 9, C и D.

Кроме того, круглозвенные цепи нормальной прочности разделяют на:

  • круглозвенные цепи нормальной прочности короткозвенные,
  • круглозвенные цепи нормальной прочности длиннозвенные,
  • круглозвенные цепи нормальной прочности с распорками,
  • круглозвенные цепи нормальной прочности с буртиком.

По точности изготовления звеньев круглозвенные цепи разделяют на:

  • А1 - калиброванные с отклонением величины шага от ±1 до ±2,5%;
  • А2 - некалиброванные с отклонением величины шага ± 4%.

Круглозвенные цепи должны изготовляться контактной электросваркой сопротивлением или оплавлением. Допускается изготовление цепи с одним и двумя сварными стыками.
Круглозвенные цепи калибров до 8 мм должны изготовляться отрезками длиной 50-54 м, а калибра 8 мм и более - длиной 25-27 м.
По согласованию с потребителем допускается изготовлять цепи других длин.

После сварки круглозвенные цепи должны подвергаться термической обработке по технологии предприятия-изготовителя. На поверхности звеньев не должно быть трещин, волосовин и расслоений.





Типоразмер цепи

Калибр, d

Шаг, t

Ширина внутренняя, b

Вес 1 м. цепи, кг

мм

5х27

5

27

7,2



6х19

6

19

7,2

0.75

8x23

8

23

11

1.35

9х27

9

27

13

1.8

11x31

11

31

15

2.7

13x36

13

36

18

3.8

14х77

14

77

18

3.3

14х80

14

80

18

3.4

16х44

16

44

22

5.8

16х96

16

96

29

4.4

19x57

19

57

26

8.0

19х102

19

102

25

6.4

19х116

19

116

25



22x66

22

66

31

11.3

22х116

22

116

33

8.6

22х136

22

136

33

8.3

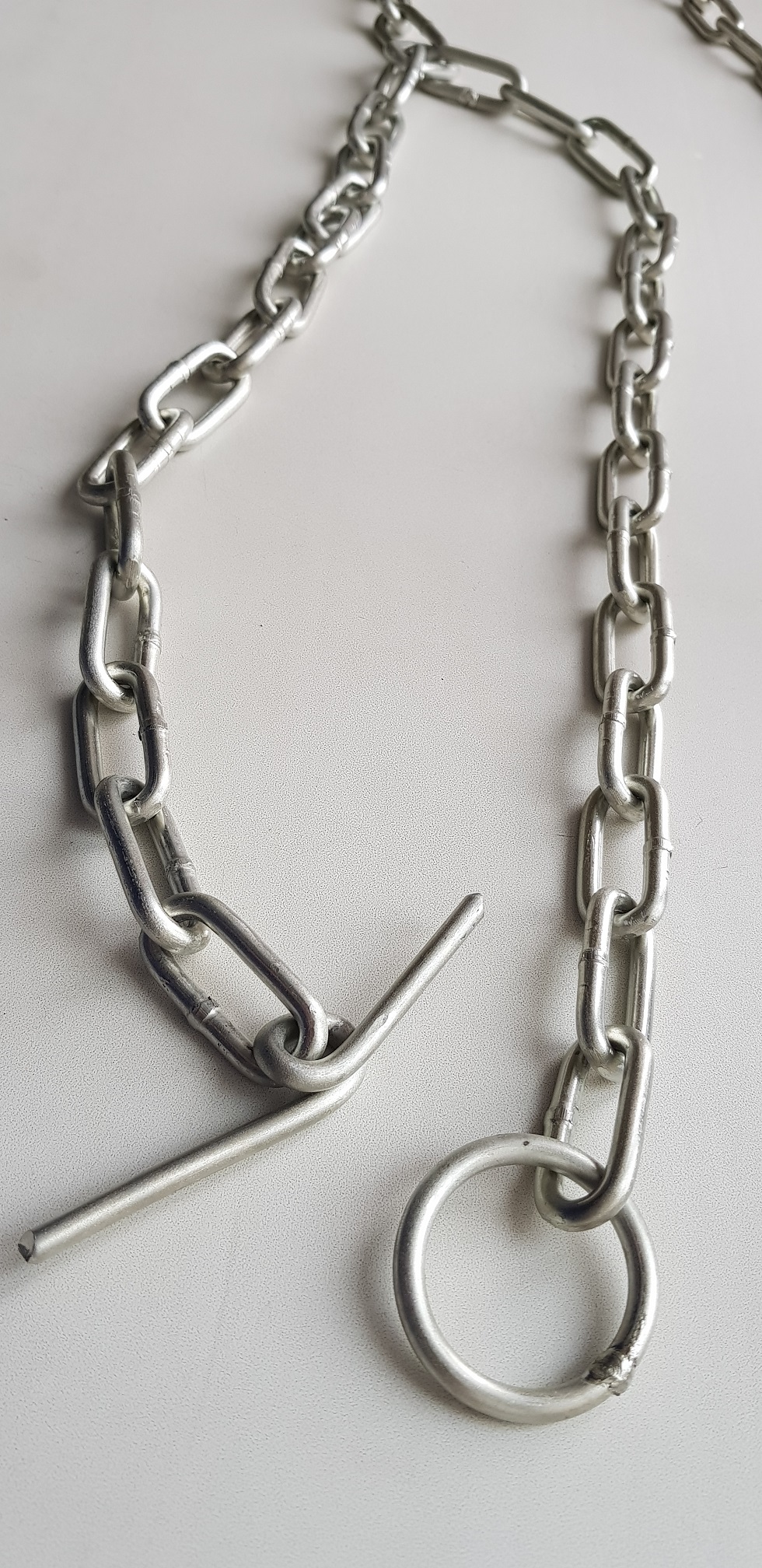

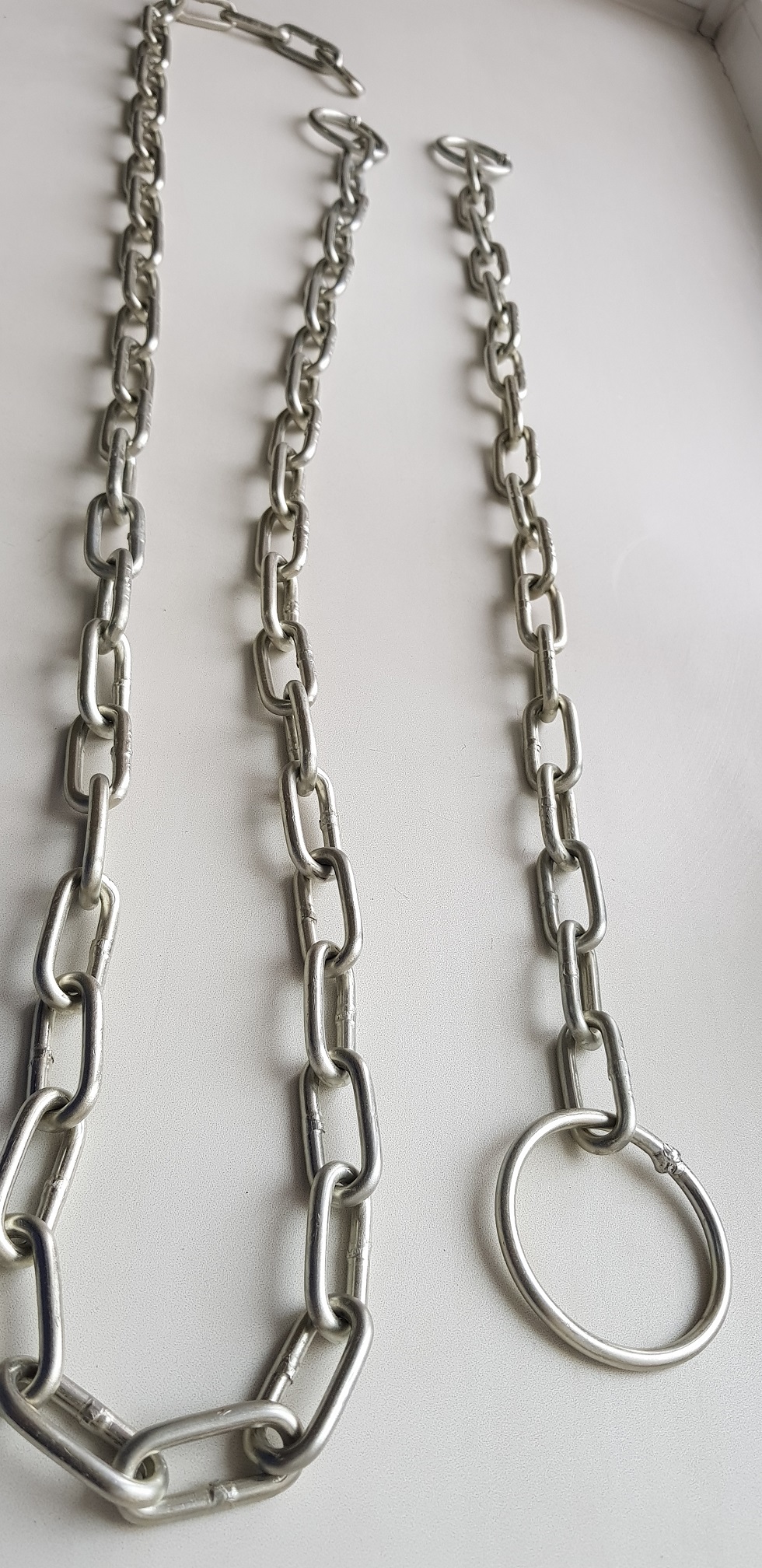

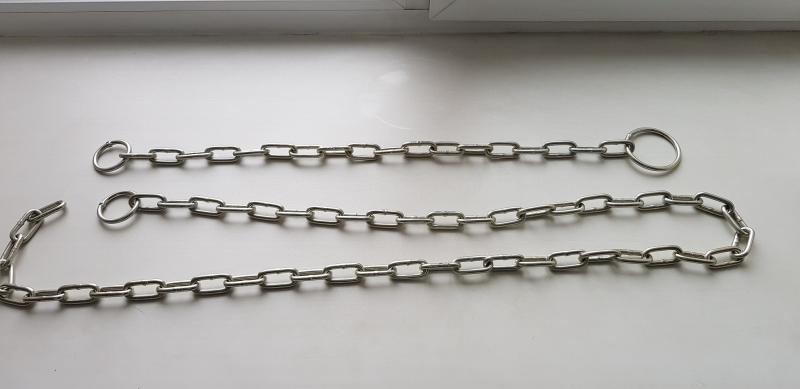

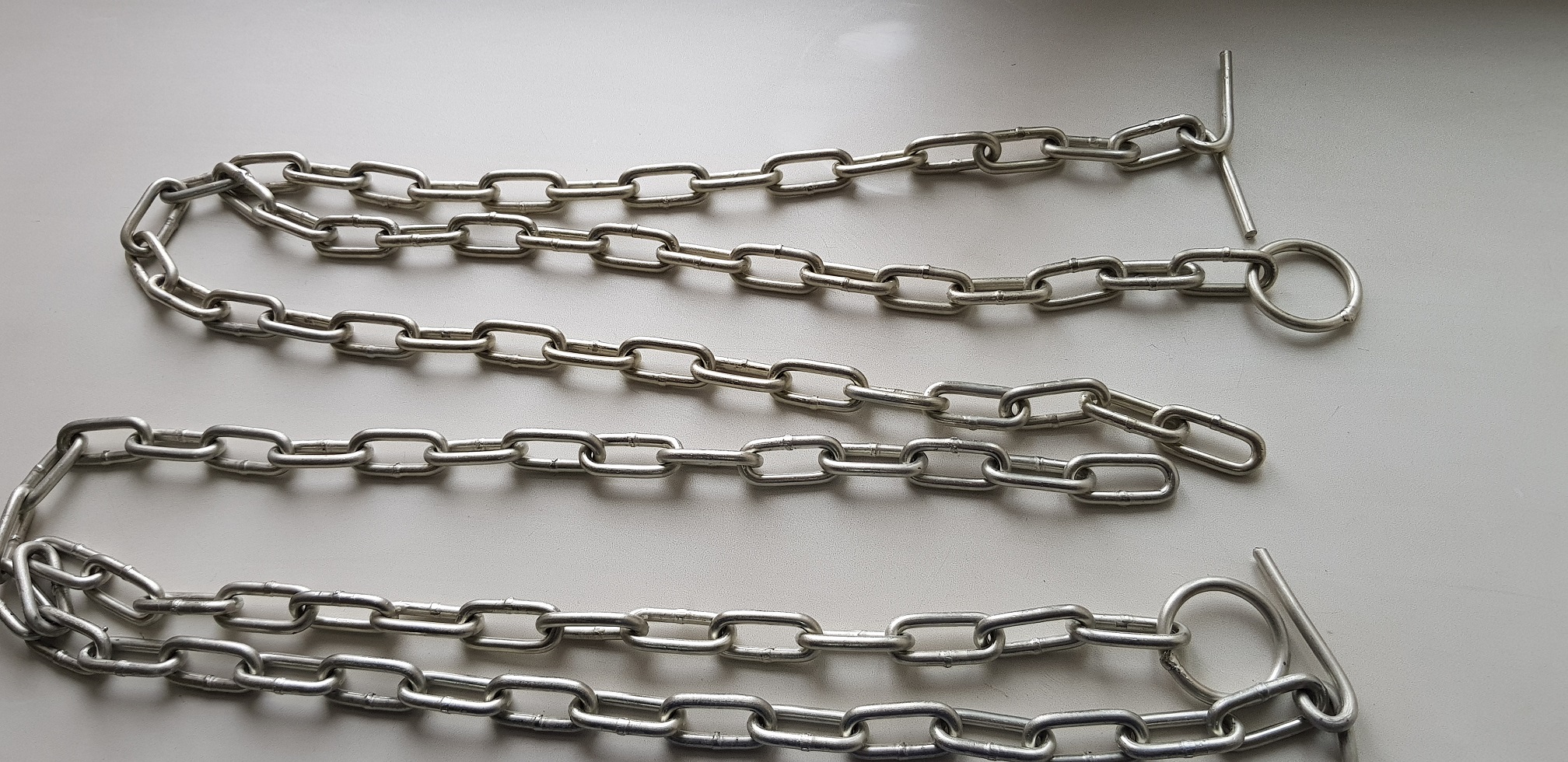

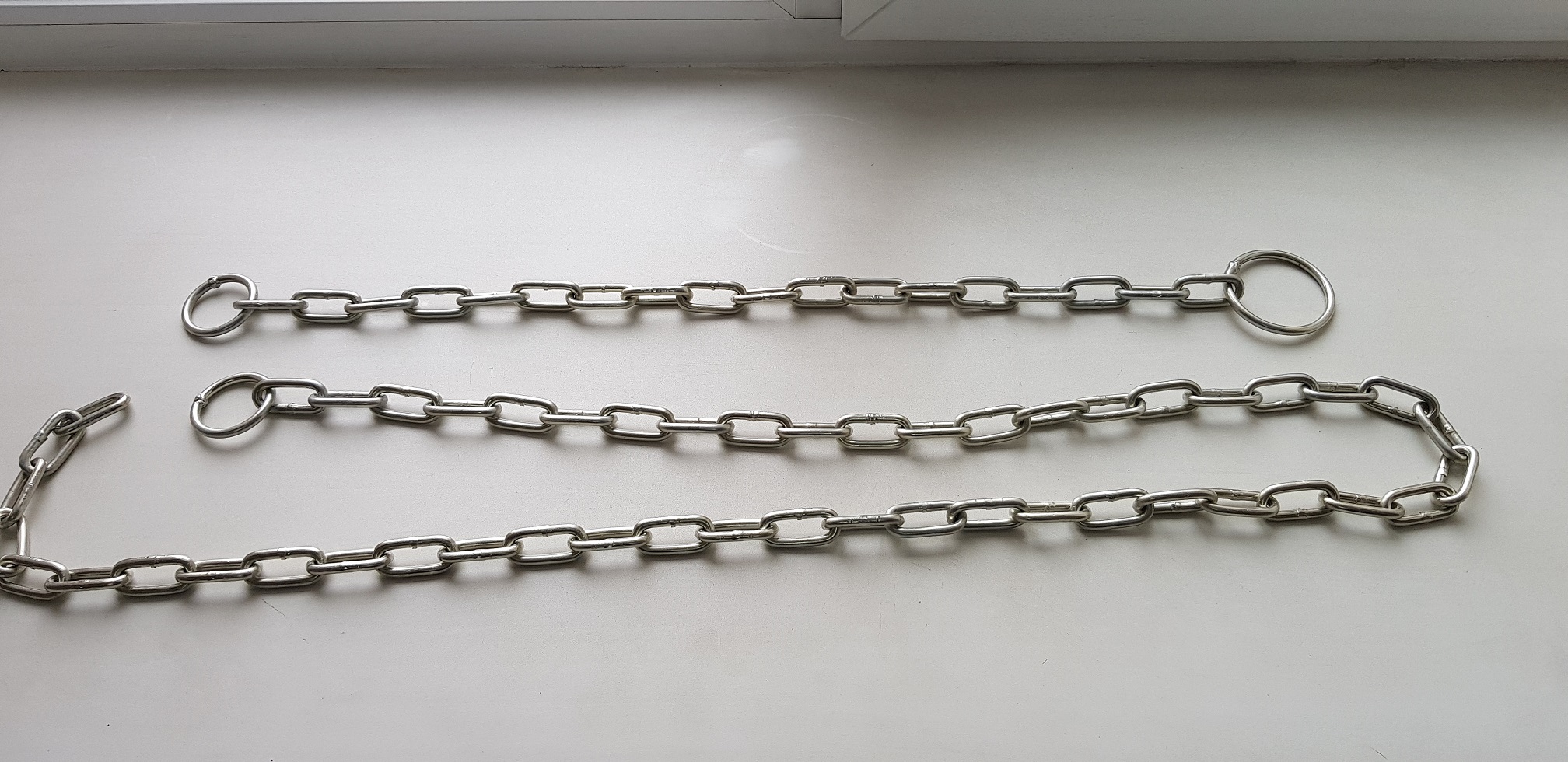

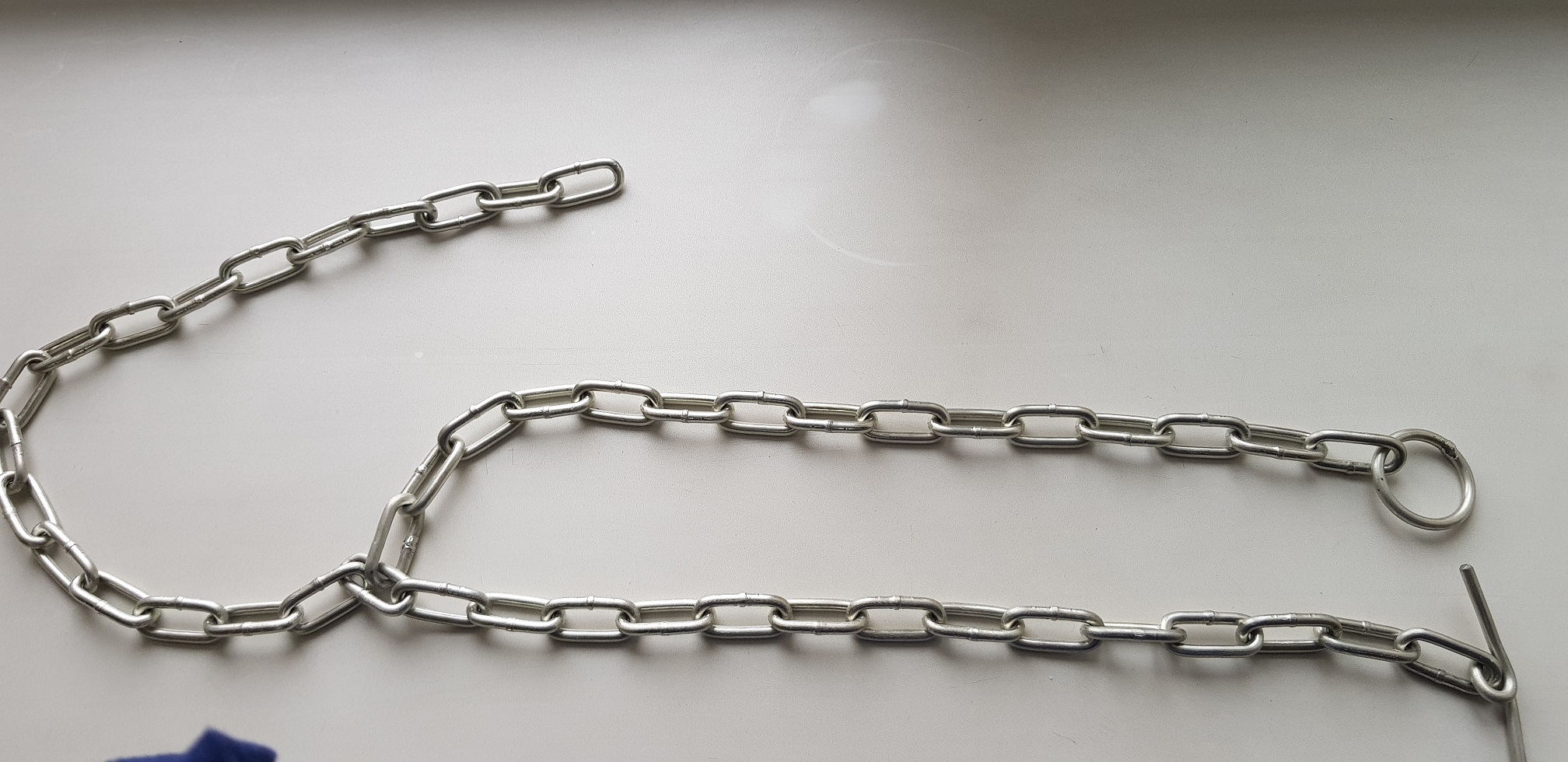

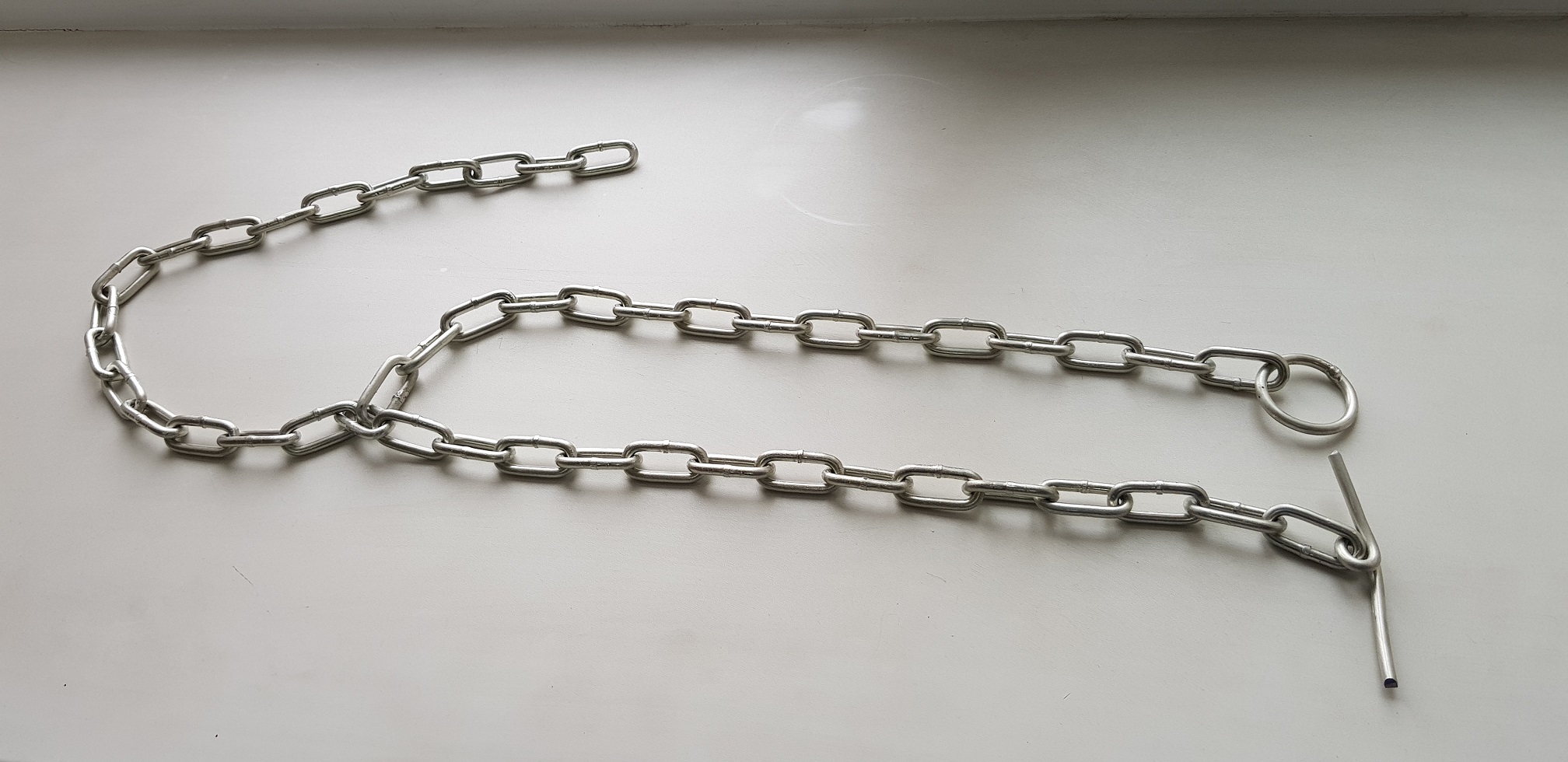

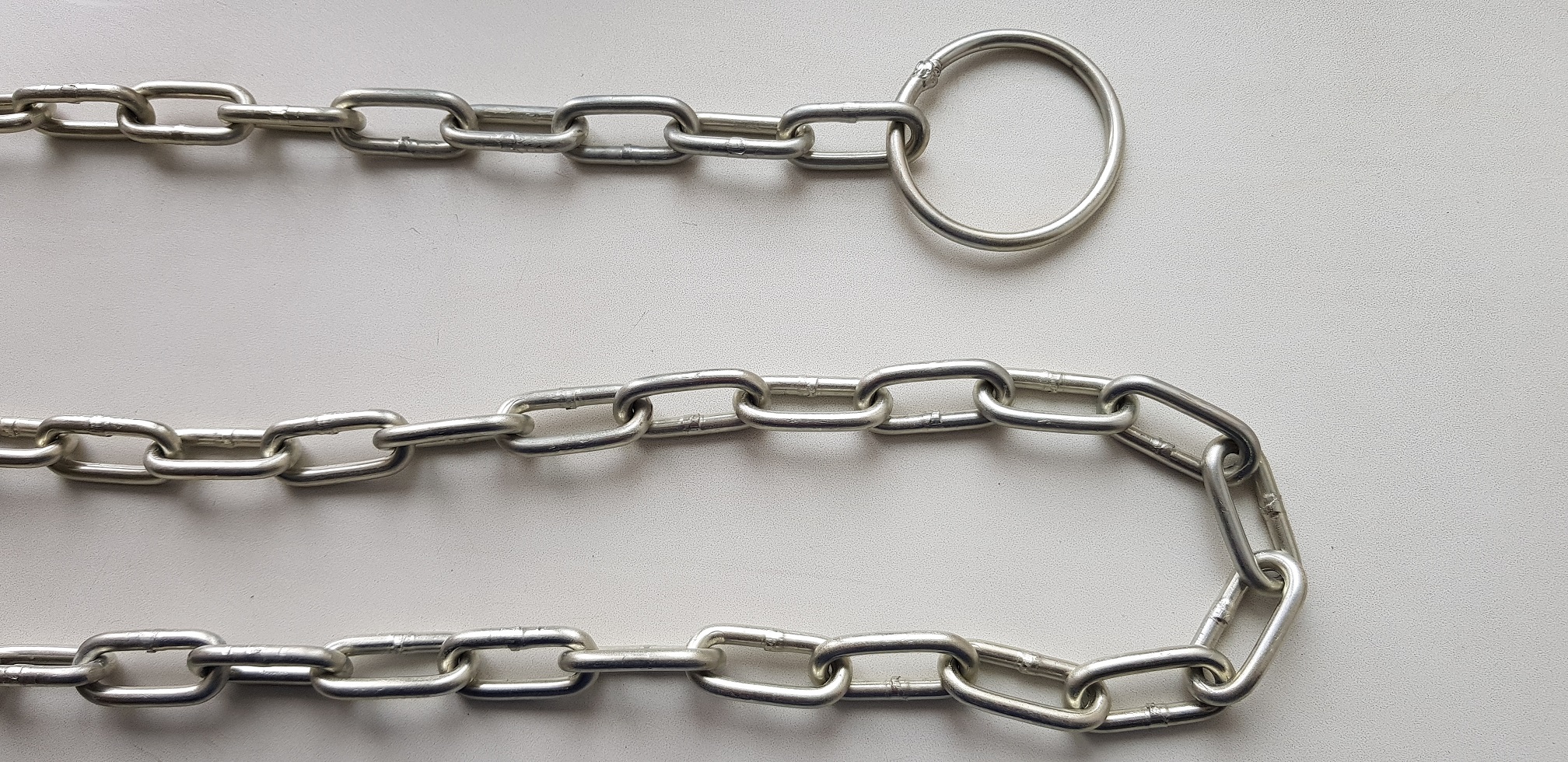

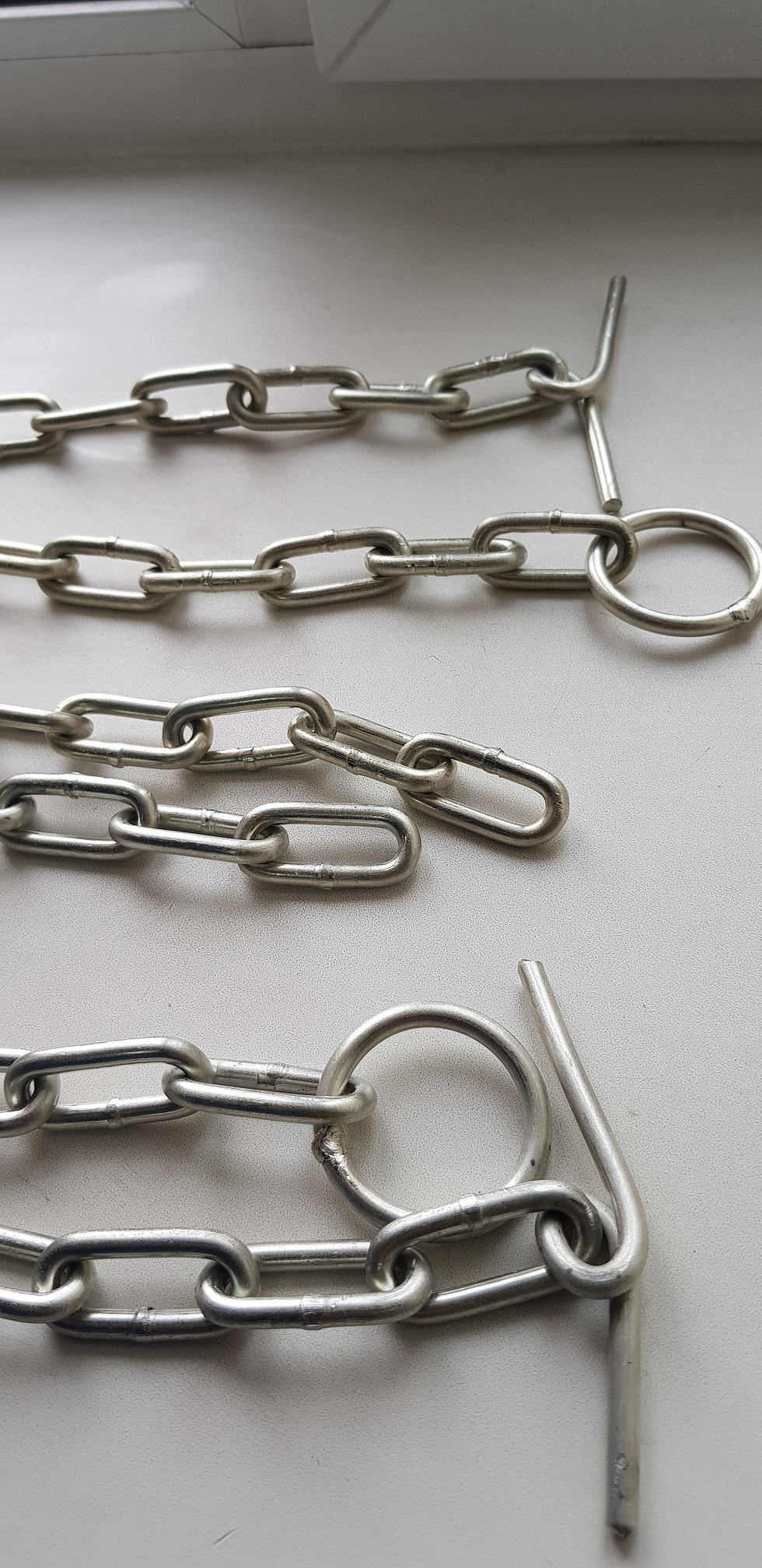

Применение: Цепи используются в областях, не связанных с приложением нагрузок. Цепи являются наиболее дешевыми, по сравнению с остальными типами цепей. Цепи используются в качестве комплектующих при сборке цепей противоскольжения, цепей для привязи скота, цепей для привязи собак, колодезных цепей. Материал: низкоуглеродистая сталь. По заказу: механическая обработка  галтованием.

Цепи круглозвенные. Описание товара:

 Цепи круглозвенные грузовые, тяговые и общего назначения широко применяются в подъёмно-транспортных машинах и механизмах, в различных областях техники  для подъема груза, кроме использования для работы на звездочке (некалиброванные). Цепи круглозвенные по классу DIN 763 используются в качестве грузозахватных приспособлений, опорных и погрузочных средств. В большом ассортименте на нашем складе в наличии цепи для конвейеров и транспортеров, цепи для лесной  и цементной промышленностей. Кроме прочего, предлагаем цепи для групповой привязки скота, а так же цепи противоскольжения для различных типов автомобилей. Помимо цепной продукции поставляются комплектующие грузоподъёмных и грузозахватных средств: крюки, соединительные звенья, вертлюги и т.д.

По типоразмеру круглозвенные цепи делятся на два типа:

А - короткозвенные (отношение шага цепи к калибру меньше 3,5);

Б - длиннозвенные (отношение шага цепи к калибру больше 3,5).

По точности изготовления звеньев       ( круглозвенные цепи разделяют на:

АЛ, Б1  - калиброванные с отклонением величины шага от ±Л  до ±2,5°/а;

AS, Б2 - некалиброванные с отклонением величины шага ±4°/о.

Первые могут иметь привод с зацеплением на звездочке (кулачковом блоке), вторые - только фрикционный на гладком блоке цепи круглозвенные грузовые и тяговые нормальной прочности короткозвенные калиброванные А1, некалиброванные А2, длиннозвенные калиброванные В1, некалиброванные В2. ТУ 12.0173856.015-88.

 Цены на цепи круглозвенные грузовые и тяговые нормальной прочности по ТУ12.0173856.015-88,общего назначения класса качества 2. ТУ 3148-002-55854806-2008. для  привязи скота ТО 3148-001-55854806-2009 сообщаются по запросу потребителя.

Постоянным потребителям возможно снижение цен на все виды цепей и льготные условия поставок.
